Le Projet

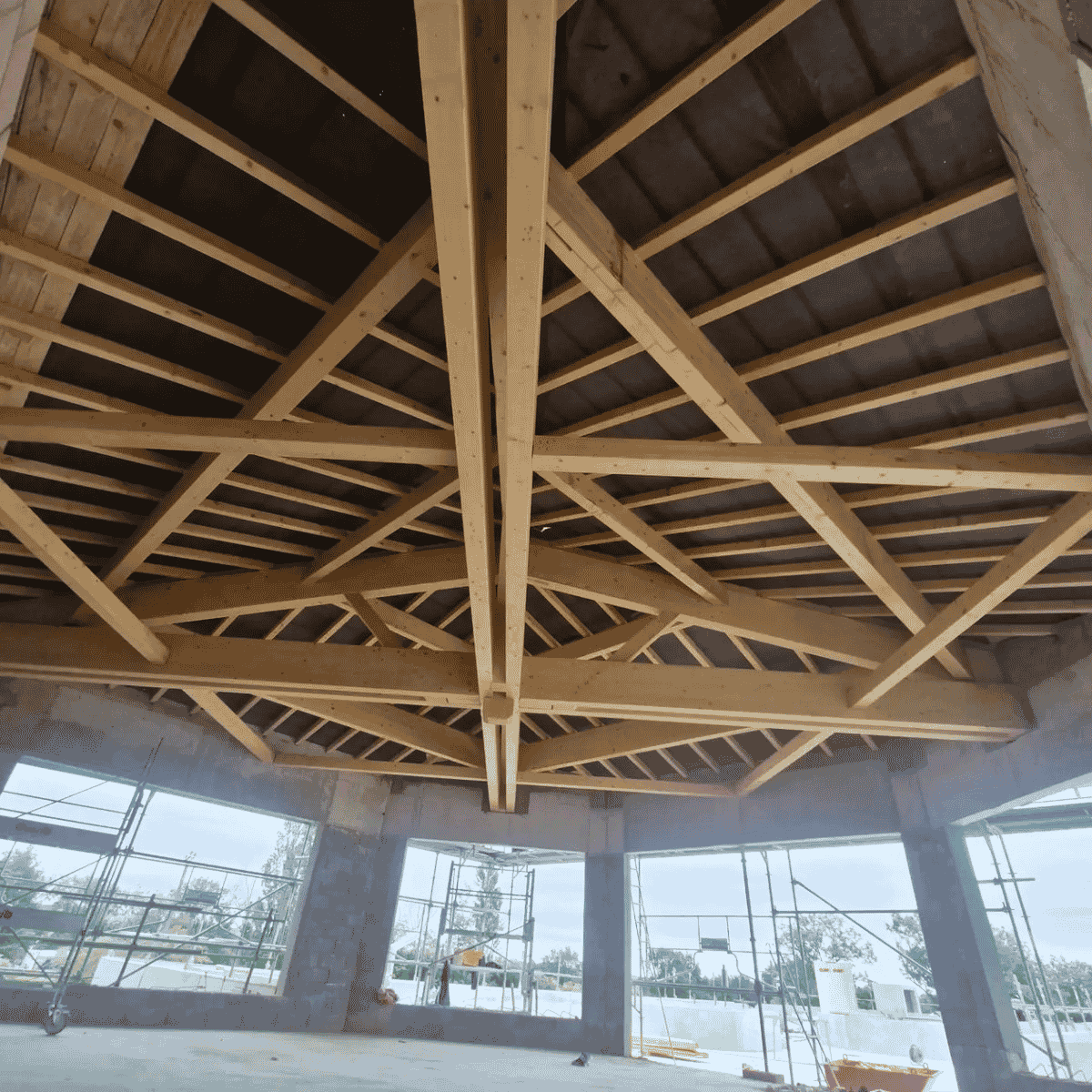

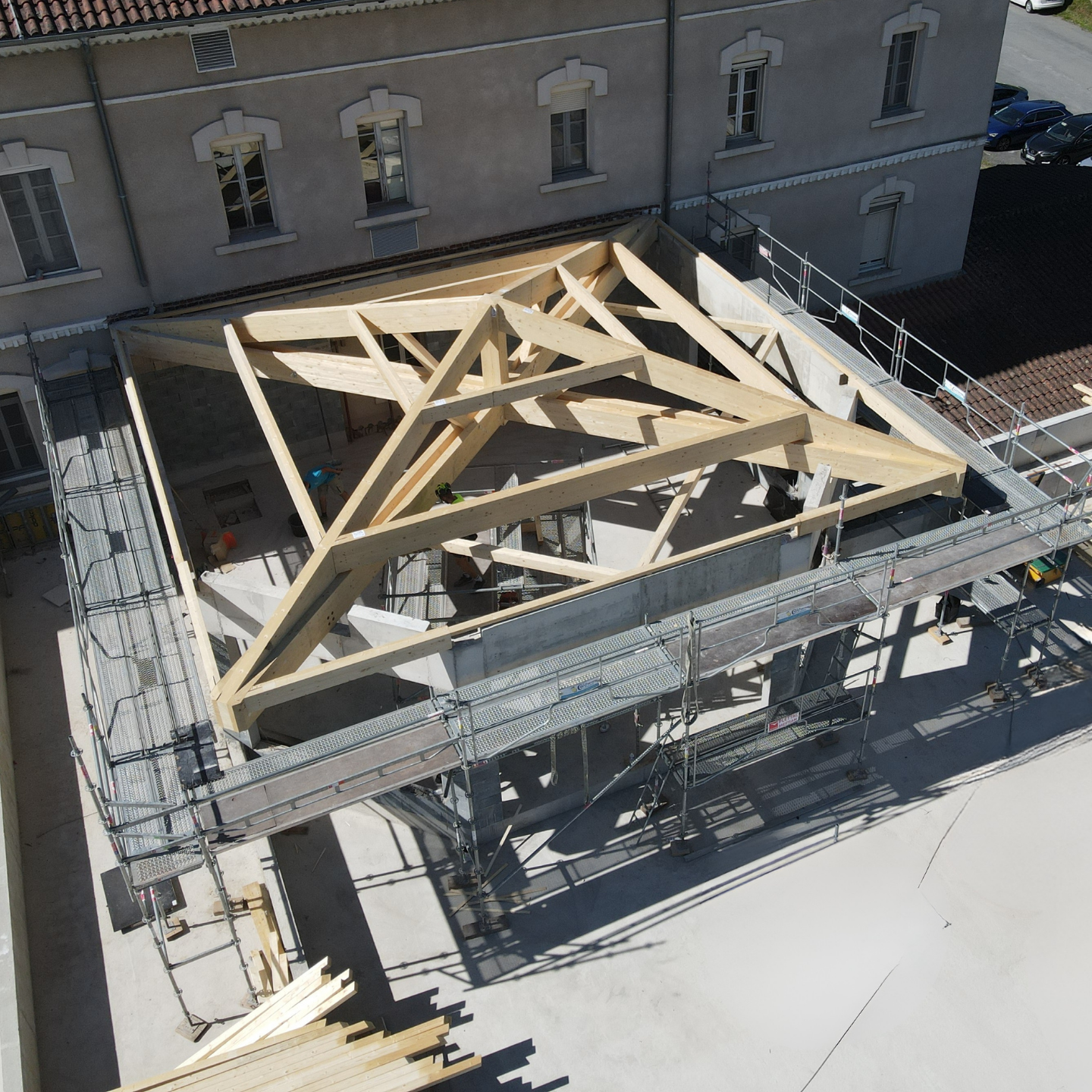

Pour l'extension du Centre de Réadaptation VYV³ Terres d'Oc à Valence d'Albigeois, nous avons assuré la conception et la fabrication de la charpente traditionnelle du jardin d'hiver, un projet exigeant qui illustre la complémentarité entre notre bureau d'études intégré et nos ateliers de fabrication.
Notre intervention
Entièrement réalisée en interne, cette charpente a été conçue, calculée et dessinée par notre bureau d'études, puis fabriquée et traitée dans nos ateliers à Terssac.
Le projet présentait plusieurs défis techniques majeurs :
- Résistance au feu SF 60 minutes, contrainte structurelle imposée par la destination du bâtiment
- Assemblages complexe nécessitant une conception sur-mesure et une fabrication millimétrée
- Poutres de 15,60 mètres de long, à poser avec précision.
- Surface de toiture 150m²
- Couverture tuile et pente de 30%
- Fermes en lamellé-collé assemblé aves des ferrures mécanosoudées
- Chevronnage en bois massif épicéa
Partenaire & Savoir-Faire
Nous remercions notre partenaire Les Charpentier du Pastel pour l'assemblage et le levage de cette charpente. Ils ont relevé le défi avec l'expertise que ce type de chantier requiert.
Ce projet valorise les techniques ancestrales de la charpente bois, tout en répondant aux exigences actuelles en termes de durabilité, de performance et d’intégration dans l’environnement.
Quand le charme de l'épicéa opère
Zoom sur l’essence
Epicéa
Le bois utilisé est de l'épicéa, est une essence de résineux très répandue en Europe, notamment dans les massifs alpins, vosgien et pyrénéen. Largement cultivée et exploitée en France, c'est aujourd'hui l'essence de structure la plus utilisée en charpente et en construction bois. Chez Escaffre Bois, nous sélectionnons un épicéa européen issu de forêts gérées durablement, choisi pour ses qualités mécaniques et sa régularité.
Ce bois se distingue par plusieurs atouts majeurs qui en font un matériau de choix pour cette charpente traditionnelle :
1 - L'épicéa Lamellé-collé : le cœur de la structure
Représente l'essentiel de cette charpente pour une structure légère, résistante, avec des performances mécaniques qui lui permettent de franchir de grandes portées ici jusqu'à 15,60 mètres sans compromis.
En version lamellé-collé, ses qualités sont décuplées. Le matériau ne se déforme pas, reste très stable et conserve sa géométrie dans le temps un vrai atout quand les assemblages sont aussi complexes que sur ce chantier.
C'est aussi une essence qui répond parfaitement aux exigences de stabilité au feu, ce qui a permis d'atteindre la résistance SF 60 minutes imposée par la destination du bâtiment.
2 - Le KVH en complément
Sur certains éléments secondaires, nous avons opté pour du KVH, un bois massif reconstitué, raboté et trié. Moins sollicité structurellement, il apporte la même fiabilité dimensionnelle là où c'est nécessaire, tout en restant économiquement pertinent.
L'idée : le bon produit au bon endroit
Cette association Epicéa Lamellé-collé / KVH, est typiquement le genre d'arbitrage que notre bureau d'études fait pour adapter le matériau à la fonction.
